作為有名的排污大戶，整車廠的VOCs治理一直是行業焦點——既要達標排放，又要兼顧節能增效，背后藏著不少技術門道。

目前行業主流治理思路已形成共識，核心圍繞“水性涂料/高固含涂料應用”、“噴漆室循環通風”、“VOCs分類收集治理”、“RTO余熱回收”四大方向。今天就按涂裝車間核心工序，拆解各環節的治理邏輯。

一、噴漆室：減風增濃是核心，節能與安全雙平衡

噴漆室是VOCs產生的“重災區”，既要高效收集漆霧，又要控制廢氣處理量，循環通風技術成了關鍵解法。

什么是循環通風？

簡單說就是將有機廢氣凈化顆粒物后，大部分循環送回收集裝置，實現「減風增濃」——既減少向外排放的廢氣總量，又能提高VOCs濃度，還能節省空調供暖通風的能耗，典型回風比例可達80%以上，是實打?qū)嵉墓?jié)能增效手段。

注意！循環通風有明確適用邊界：除甲、乙類車間外，需滿足濃度限值。無人操作時符合爆炸限值，有人操作時需達標《GBZ 2.1/2.2》職業衛生標準，且濃度低于爆炸下限的25%；同時排風量必須大于收集裝置內的膨脹量，防止漆霧溢出。

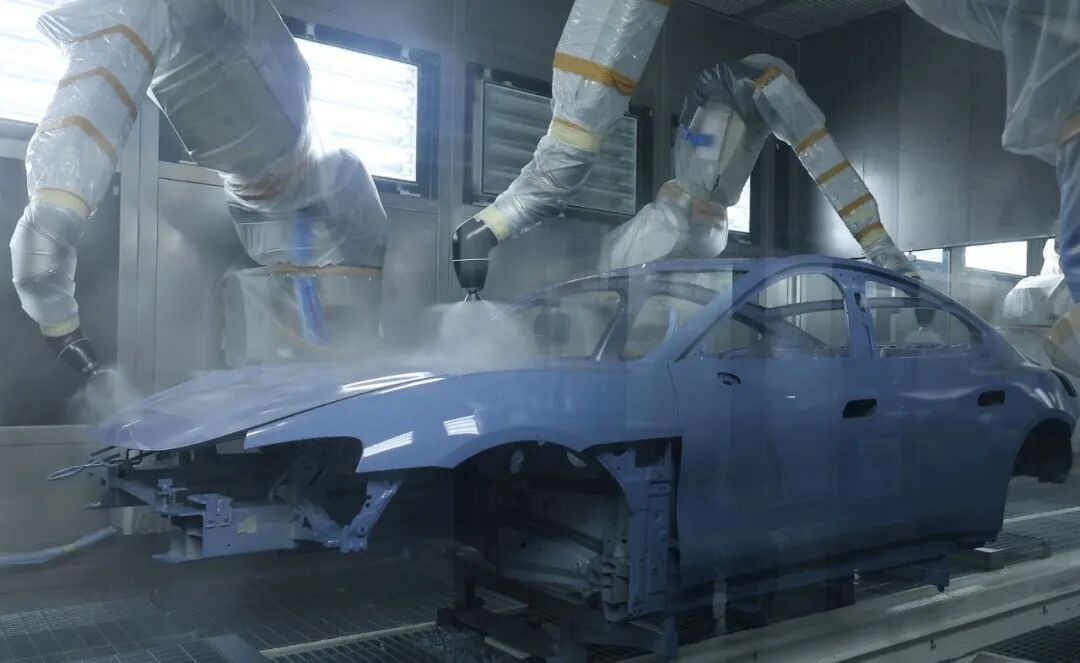

實操中，機器人自動噴漆室可放心用這項技術，但人工補漆室因要優先保障人員職業健康，循環風使用率較低。值得一提的是，部分頭部工廠已玩出進階操作，比如小米汽車工廠，憑借高濃度循環風，直接將廢氣排入RTO焚燒，省去了沸石轉輪的設備成本，性價比拉滿。

避坑與優化：別讓RTO空燒浪費天然氣

噴漆室VOCs無回收價值，末端治理以RTO焚燒為主，但不少主機廠都踩過“設備選型”的坑——前期沸石轉輪和RTO選型過大、產能不飽和時就會出現空燒，白白消耗大量天然氣。

更關鍵的是，很多時候我們會高估VOCs收集量、低估VOCs的逸散比例，進一步加劇空燒問題。這里分享一個實用方法：用「質量平衡原理」計算實際收集率（收集管道VOCs濃度×風量÷VOCs總產生量），精準數據才能指導設備負荷調整，避免能源浪費。

干式過濾vs濕式文丘里：利弊要算清

現在很多整車廠噴漆室已改用干式過濾技術，對比傳統濕式文丘里，最大優勢是降低循環風濕度，既能減少空調運行成本，又能省去部分廢水處理費用。但凡事有兩面，干式過濾的耗材（空調過濾器、噴漆室底部漆霧過濾器）維保費用不低，需做好成本管控。

對循環風技術最大的考驗就是漆霧的過濾精度，一旦過濾系統出了問題，會直接影響漆膜的質量，另外滿含高濃度廢氣的噴漆室對涂裝質量的影響也需要進一步驗證。

二、烘干室：小風量高濃度，多設備按需選型

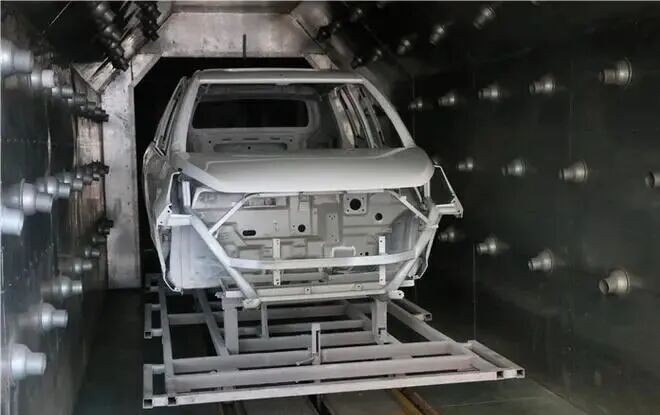

烘干室涵蓋電泳漆、底漆、中涂、面漆烘干，因車體鈑金較薄，目前普遍采用熱風循環烘干方式，加熱設備可根據需求靈活選擇。

由于烘干廢氣具有「風量小、溫度高」的特點，除了適配專屬加熱設備，也可直接通入RTO焚燒處理，具體設備特性如下：

直燃式熱風加熱爐：升溫速度快，設備結構簡單，適配對升溫效率有要求的工況；

三元體間接加熱爐：能顯著提升烘干熱風潔凈度，避免污染車體表面，適合高精度涂裝需求；

TNV廢氣焚燒爐：一站式實現供熱與廢氣焚燒，可將廢氣作為燃料利用，兼顧治理與能耗。

三、其他低濃度廢氣：濃縮后治理，選對方案更高效

除了噴漆室、烘干室以外，電泳線、閃干、流平室、補漆室、調漆間、工裝清洗間等區域，也會產生VOCs，但這類廢氣普遍濃度低、總量大，混合后的濃度可能低至一二十毫克/立方米，總排放量卻超3kg/小時，屬于必治理范疇。

如果直接并入沸石轉輪濃縮，大幾十萬風量會嚴重稀釋轉輪進氣濃度，導致轉輪+RTO空轉率飆升，即便濃縮20倍，濃度也僅幾百毫克/立方米，遠達不到RTO自持燃燒（2-3g/立方米）的要求。

目前更優的方案是用活性炭固定床吸附濃縮，再利用RTO產生的熱量定期脫附再生，尤其處理濃度低于50mg/立方米的廢氣時，優勢十分明顯，能有效避免低濃廢氣拖垮整體治理效率。

四、進階亮點：RTO余熱回收的創新應用

當涂裝生產線產能飽和時，整車廠每天排放的VOCs可達幾噸到十幾噸，若80%能有效收集，廢氣燃燒產生的大量余熱可供利用。不過這項技術的實際落地案例并不多，今年重慶涂裝年會上分享的兩個案例很有參考性：

重慶長安汽車數智工廠：將RTO余熱用于燒熱水，實現能源二次利用；

開沃汽車淮南有限公司：用RTO余熱脫附活性炭，聯動優化治理流程。

整車廠涂裝VOCs治理，本質是「技術選型+細節優化」的組合拳——既要選對適配工序的核心技術，也要避開選型、測算的坑，才能在達標排放的同時，實現效益最大化。

乘用車涂裝車間VOCs的治理經驗是值得很多行業學習的，你在實際工作中遇到過哪些治理難題？歡迎在啟風環保微信公眾號的評論區交流！
